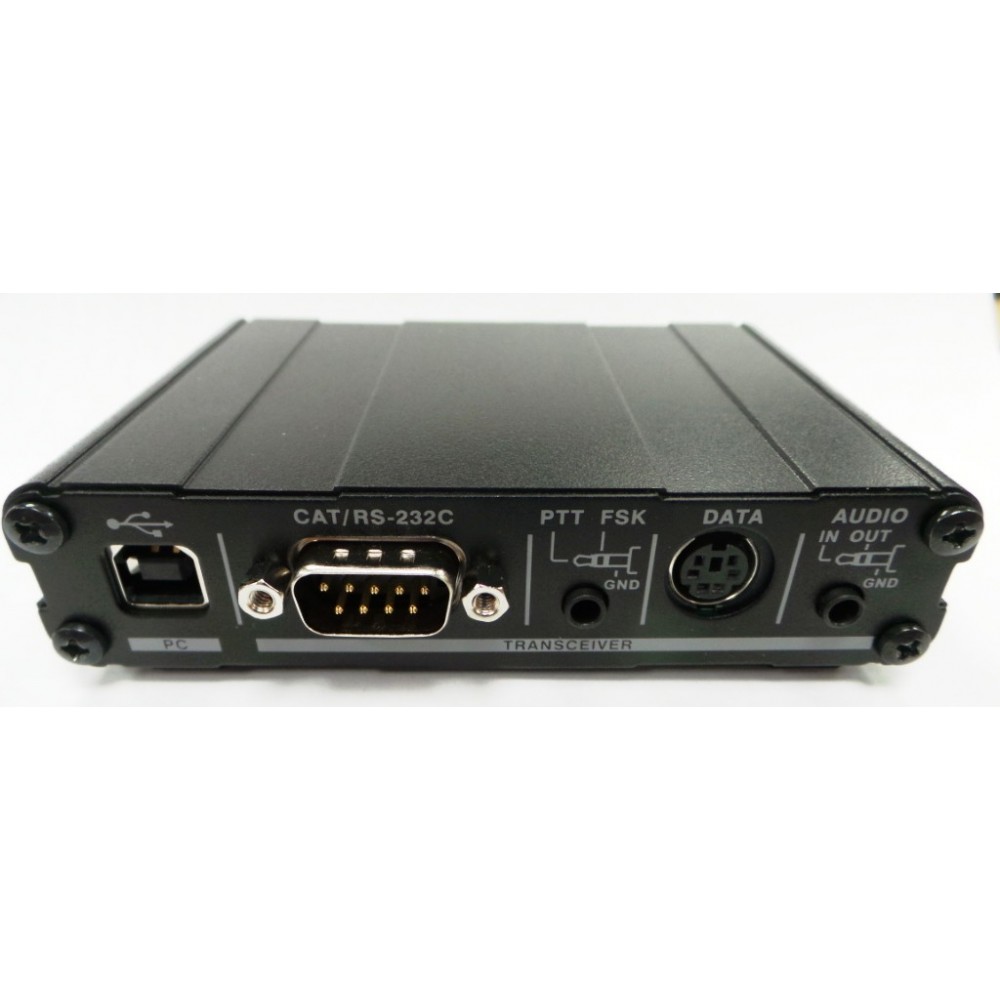

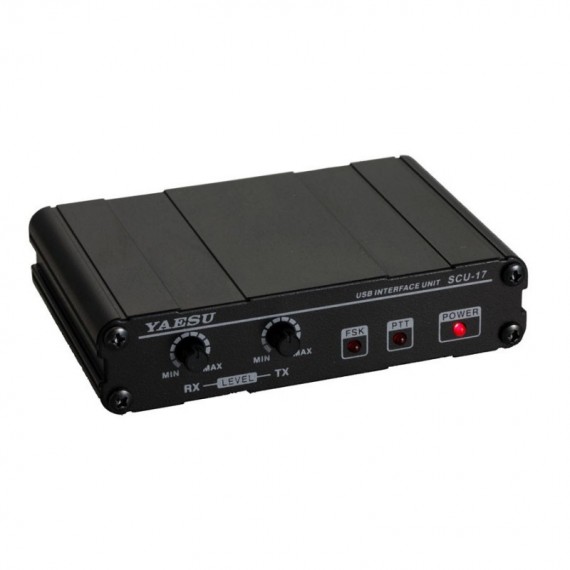

Yaesu - SCU-17

Interface enhet, for bruk for cat control av transiveren mvia USB, og for kommunikasjon med SSTV,RTTY PSK osv osv.
Fordelen med å benytte denne boksen er at alle signele blir koblet gjennom et galvanisk skille for å unngå jordlooper og lignende problemer.
Løsningen er implementert med optokoblere for signaler og autio transformatorer for å koble over analog lyd.
SCU- 17 er montert i en solid metalleske for å beskytte kretsene mot RF signaler.

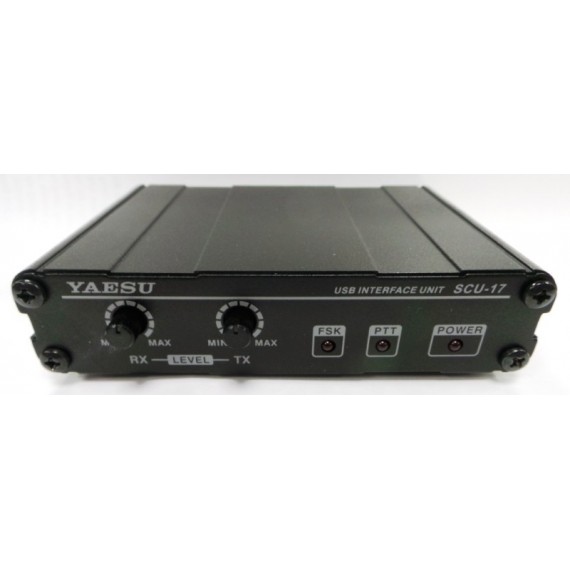

Det er to eksterne justeringer for inn og ut lydsignaler, slik at det blir enkelt å justere modulasjonsnivåer uten å konfigurere om radioe eller pc.
Det er også tydelige led lamper som viser Power', 'PTT' og  'FSK' status.
Scu-17 drives av strøm fra USB på din pc.

• I esken:
• Yaesu SCU-17 interface
• Printed user manual (english)
• USB A/B-cable

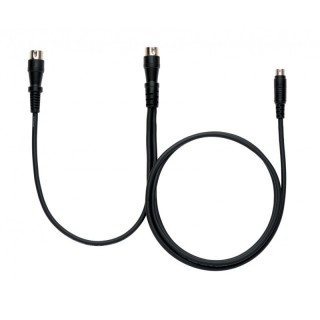

• NF-cable 2x 6pin Mini-DIN
• Serial cable 2x 9pin D-Sub
• 2x 3.5 mm stereo jack

Kompatibel med: FT-450D, FT-817ND, FT-857D, FT-897D, FT-950, FT-2000, FTDX1200, FTDX5000, FTDX9000 osv.
* Enkelte yaesu modeller vil trenge ekstra overganger til sine repektive acc kontakter. se liste nedenfor:

SCU-17 and FT-891

The FT-891 requires two connections to the computer:

1. CAT function: A USB cable directly from the TRx to the Computer, not included in shipment.
2. Audio/PTT: A 6 pin Mini-DIN cable from the TRx to the SCU-17, from there on via USB to the computer. These cables are included in the shipment of the SCU-17.

PTT keying of the FT-891 is either done by by CAT command or by keying the PTT line on the DATA socket, depending on what the digimode software supports.
