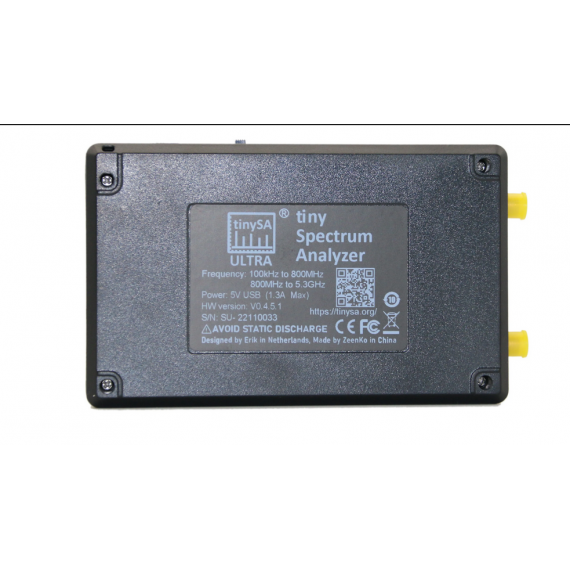

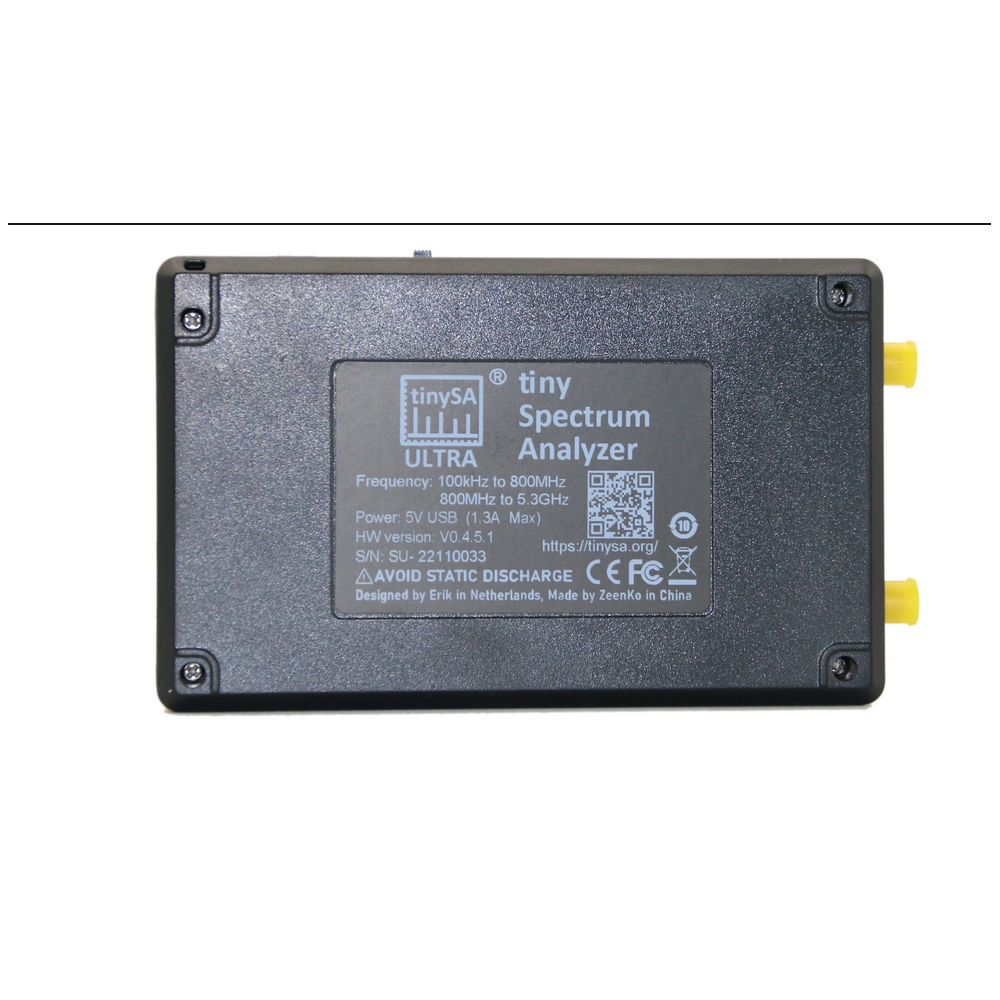

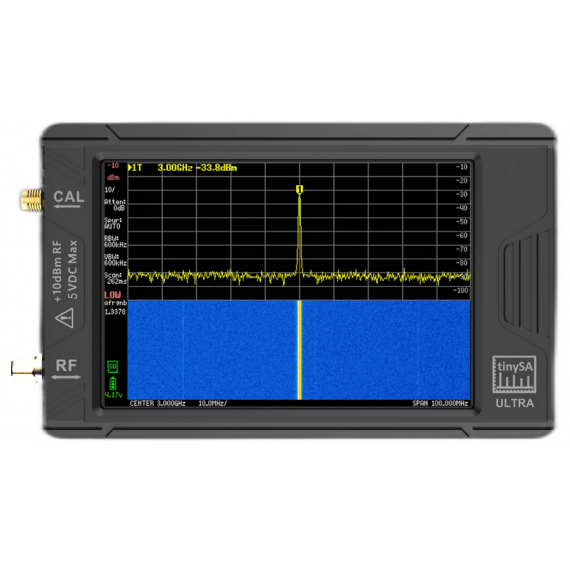

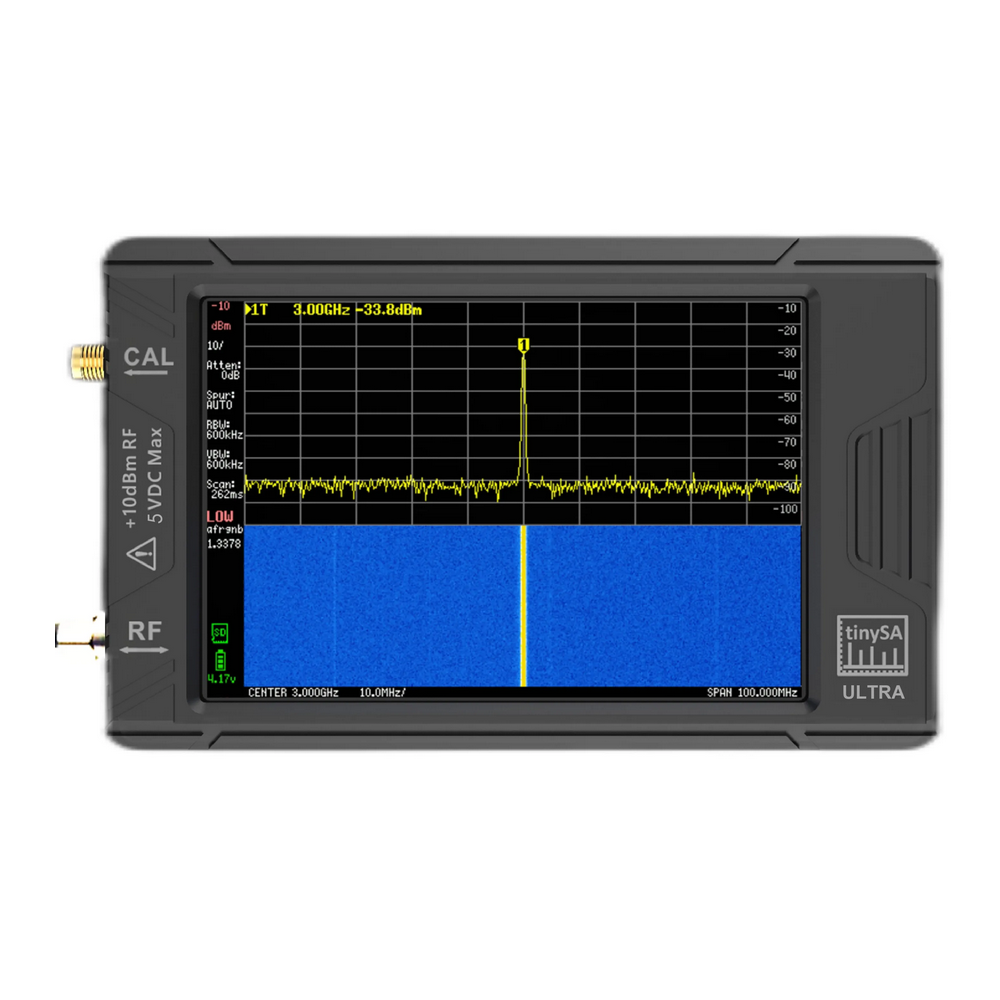

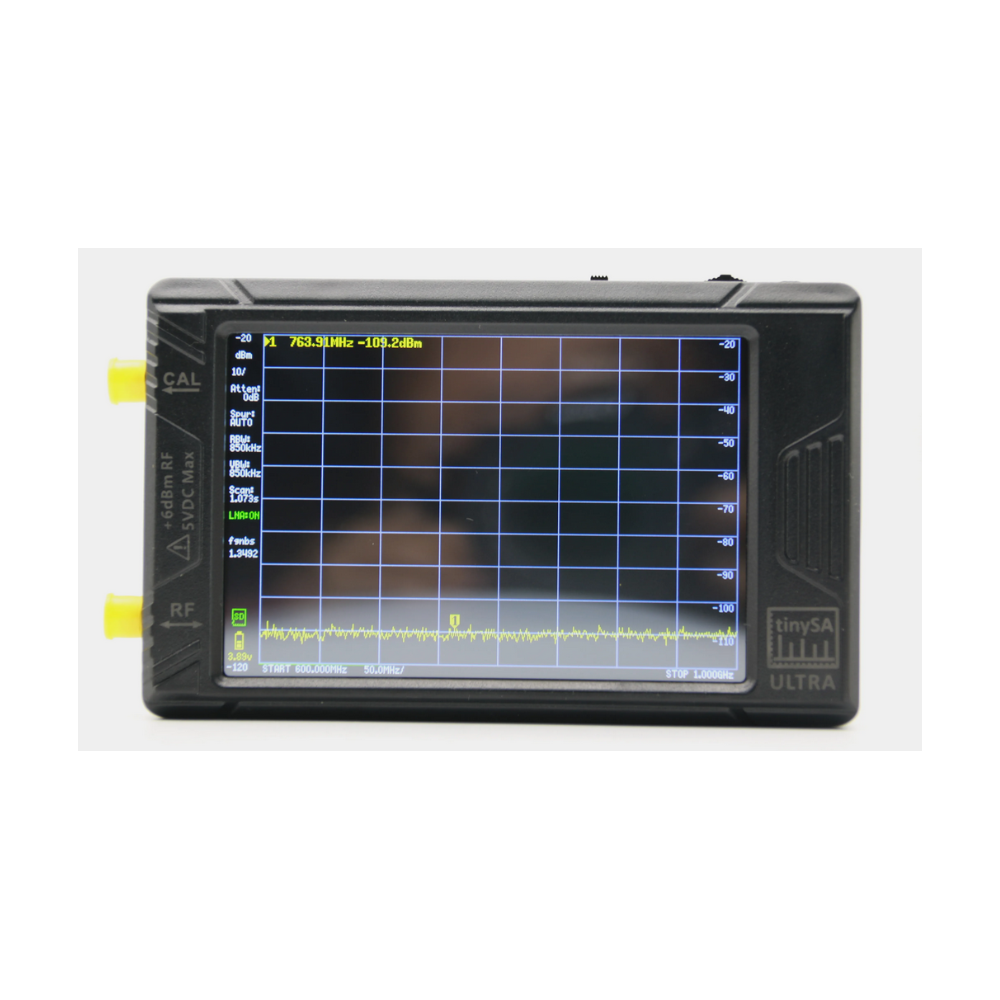

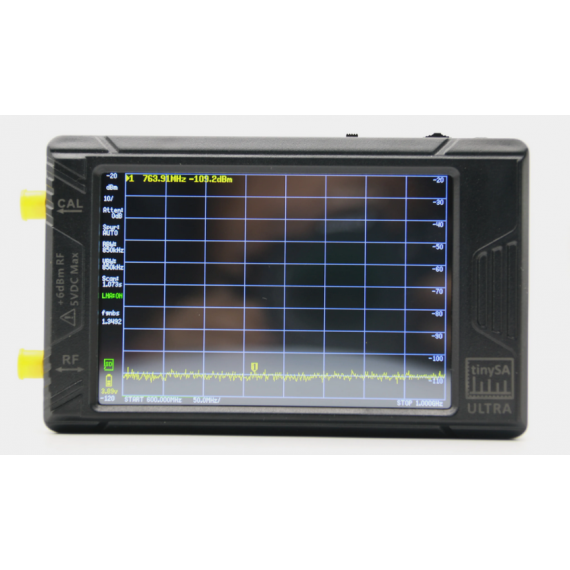

TinySA - Ultra

Mini spektrumanalysator med signalgenerator.
Kjekt lite aparat som kan gjøre grunnleggende målinger, med overaskende gode resultater i forhold til pris størrelse.
Populært produdukt utvilket i Nederland og produsert i Kina av ZeenKo.
Gir mange muligheter, men vær ups på at det også er enkelt å brenne inngangen, da denne er sensitiv.

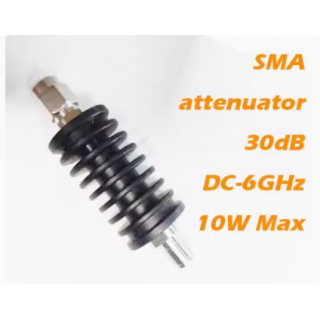

Så her må man beregne hvor stor attunator man må ha koblet inn før man måler en utgang på en radio eller tilsvarende.

les mer :
https://tinysa.org

Spesifikasjoner:
Skjerm : 3,95" 480x320 LCD med touch
Maks lav frekvens : 800MHz, 6Hz i ultra modus
Oppløsningsteg  (1,3,10): fra 200Hz til 850kHz
Signalgenerator: -104dBm til -16dBm
Ultra mode:  nivå kalibrert / kompansert opp til 5,3GHz
Intern LNA gain : 20dB opp til 4GHz
Punkter pr scan : maks 450 punkter
0-350MHz skanne tid: 165ms
Minste span time: 17ms
DANL ved 100MHz : -153dbm /Hz (LNA av) / -169dBm/Hz (LNA på)
IIP3 uten LNA : +18dBm (signaler minst 2MHz fra værandre)
IIP3 med LNA : -8dBm (signaler minst 2MHz fra værandre)
Frekvenstabelitet <1ppm (-10 til ca +55 grader C)
Sd-kort : microsd
Audio ut: 3.5mm Hodetelefon.
FW oppgradering : Trykk og hold "Jog" hjul før du skrur på.
Maks strømforbruk 330mA
Maks ladestrøm 1300mA
Batteritype : Li-Polymer 3,7v 3000mAh
Rf tilkoblinger: SMA hun.
Lading og pc kommunikasjon :  USB-C
Størrelse : 117x72x23mm + utstikkende plugger og knapper.

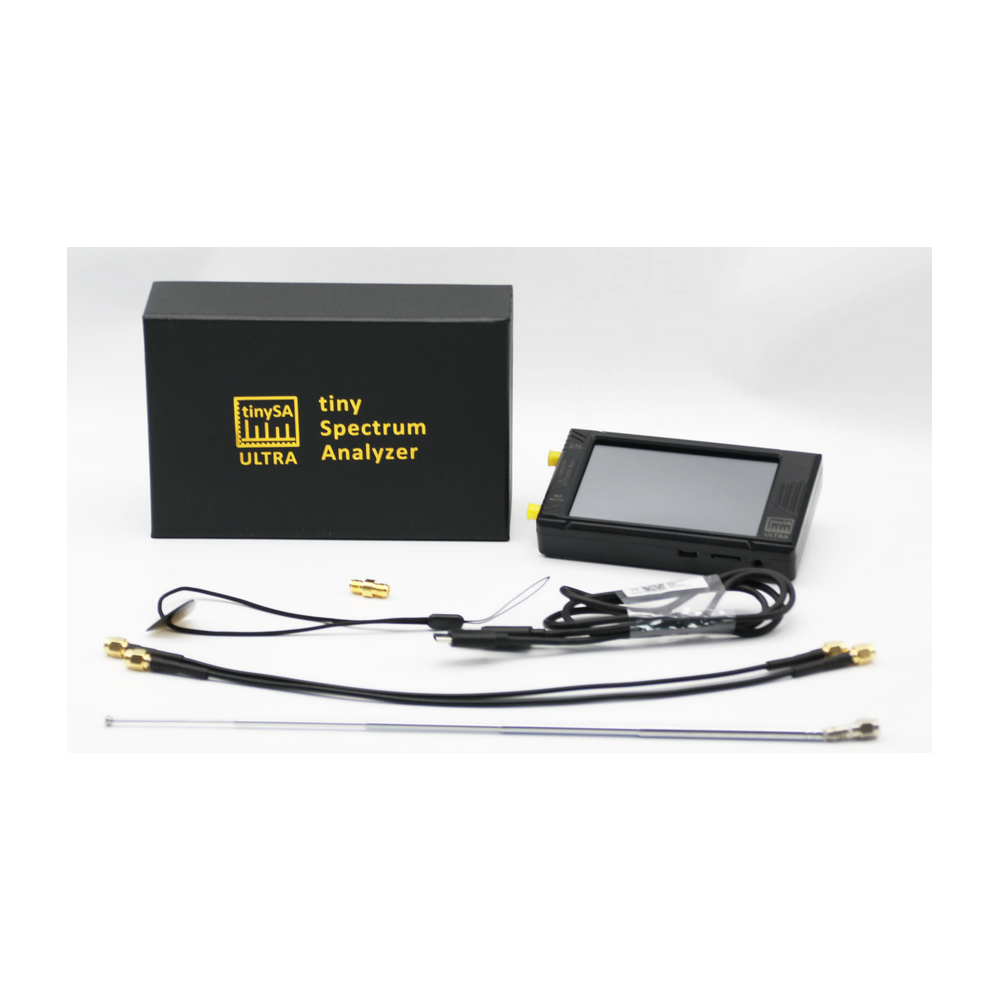

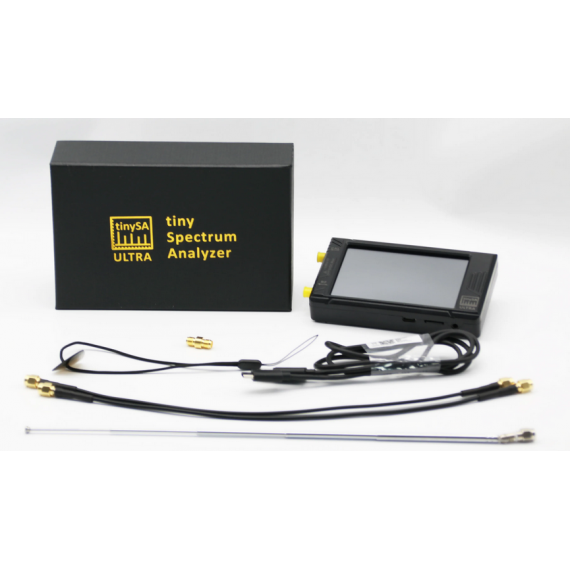

Medfølgende utstyr:
1 x USB-c ladekabel / kommunikasjonskabel.
2 x sma til sma pigtail ca 30cm lange.
1 x sma teleskopantenne,  ca 30cm lang + 1cm plugg
1 x håndstropp, med mini "plekter" som brukes på touch displayet (da enkelte knapper på touch displayet / menyen er lit små)
1 x SMA til SMA han til han.
