RA0SMS - Faseutligner KIT

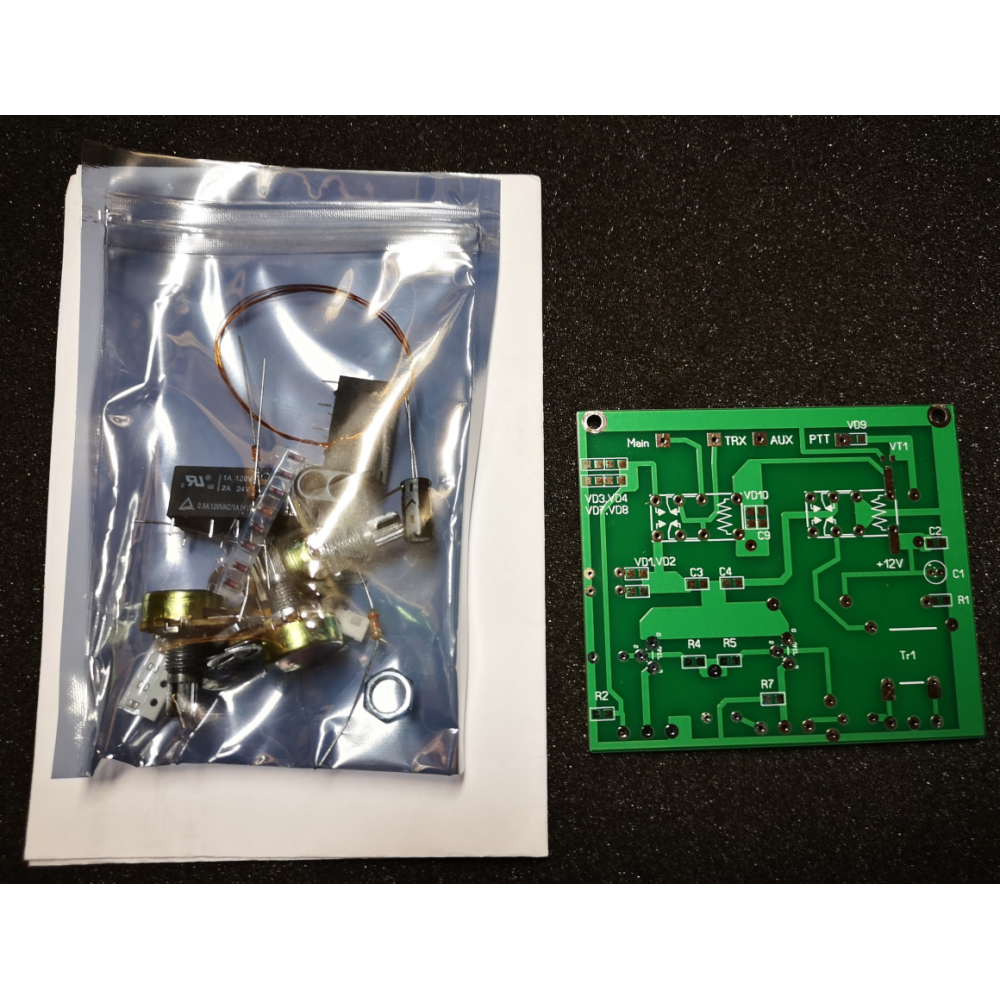

Faseutligner KIT med nydelig kretskort.

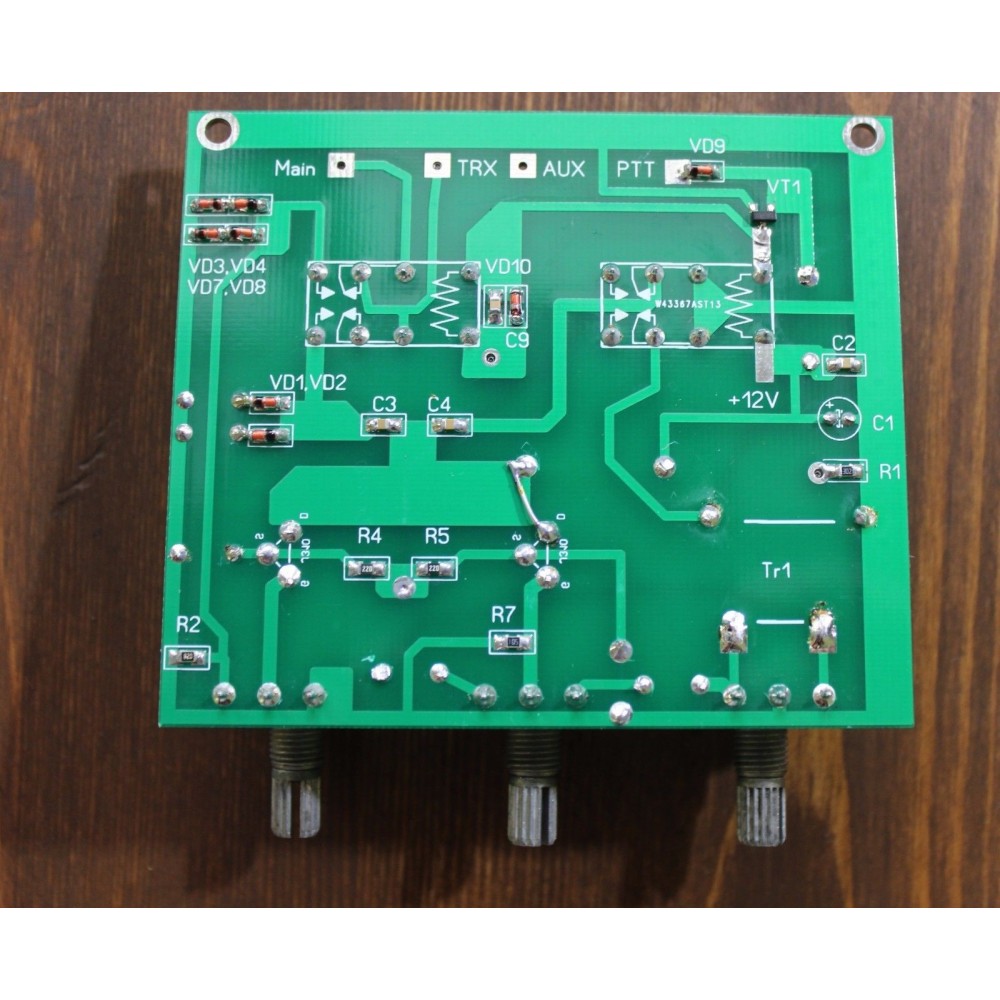

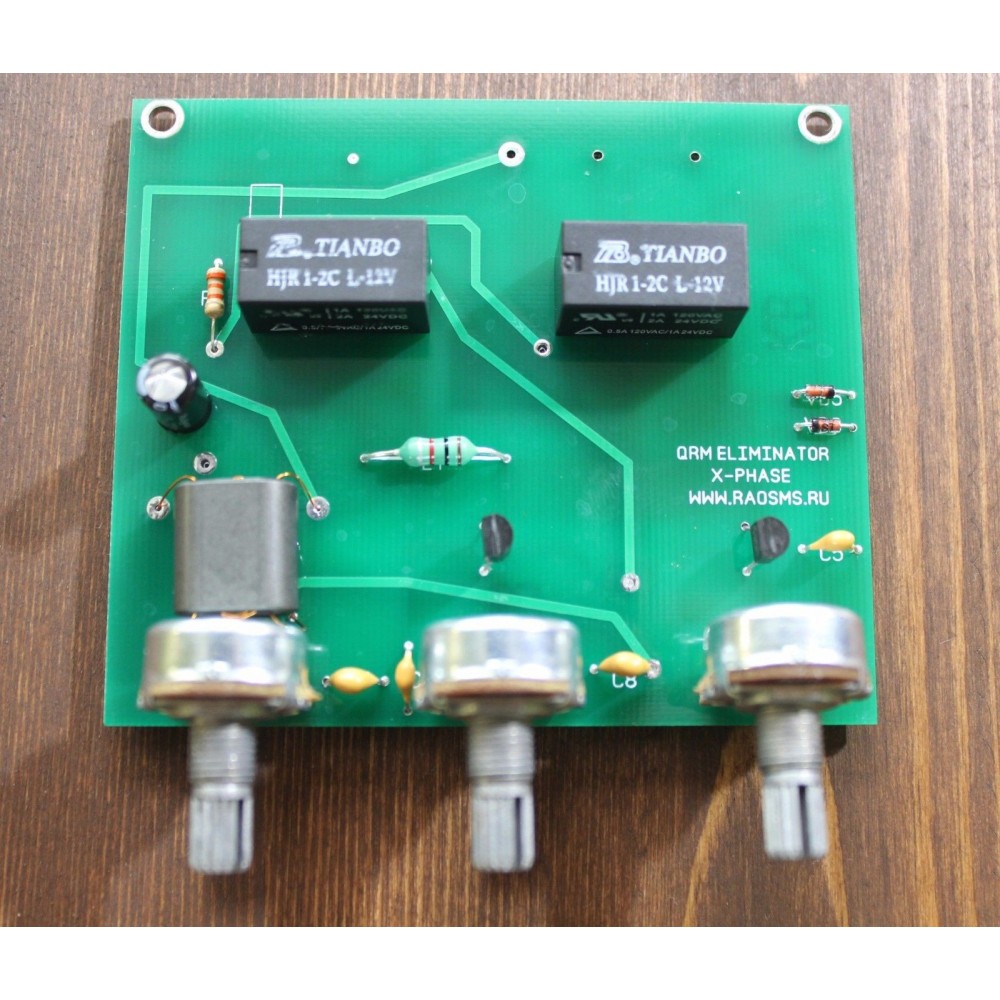

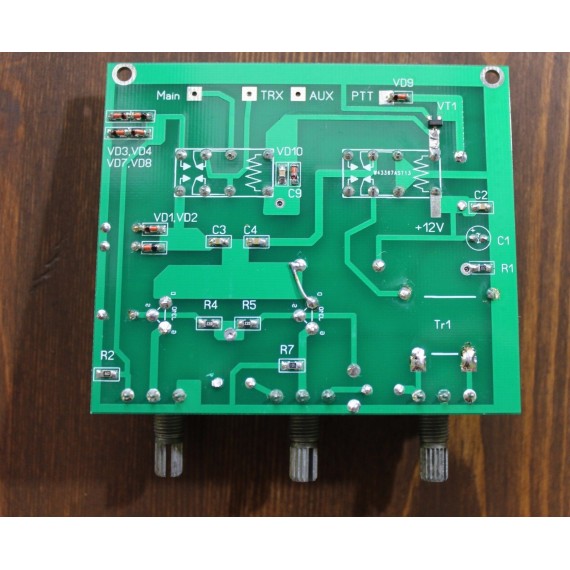

Bildene viser et ferdig montert KIT.
Se Fanen over "last ned" for å laste ned bruksanvisning for kitet.

Faseutligner signalet mellom en mindre rx antenne og hovedantennen.
Dette gjør at man utligner og nærmest nuller ut lokalt oppstått støy. QRM.

Max effekt er opplyst til 100w, men start forsiktig da stående bølger vil kunne gi svært høye spenninger.
1-30 MHz
For tx, må PTT koblingen kobles til, slik at kretsen kobles ut ved sending.
Enheten leveres med SO-239 (PL) hun kontakter.
DC 13,8v tilførselsspenning,5.5-2,1mm dc plugg.

Ingen medfølgende strømforsyning, eller plugger

Videoen viser forskjellige bånd, med og uten påslått Faseutligner.
