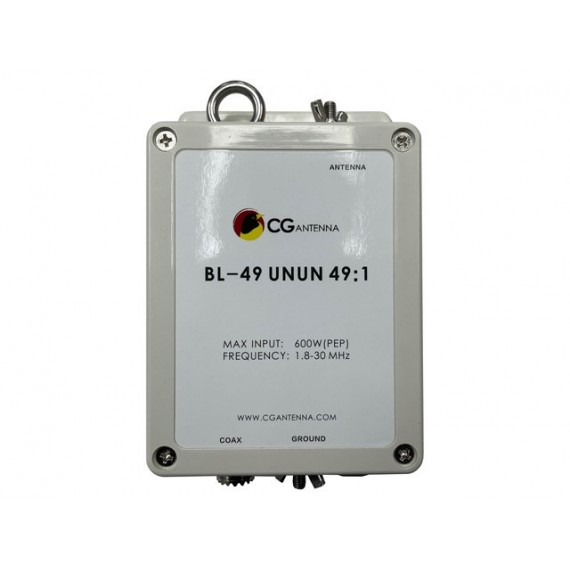

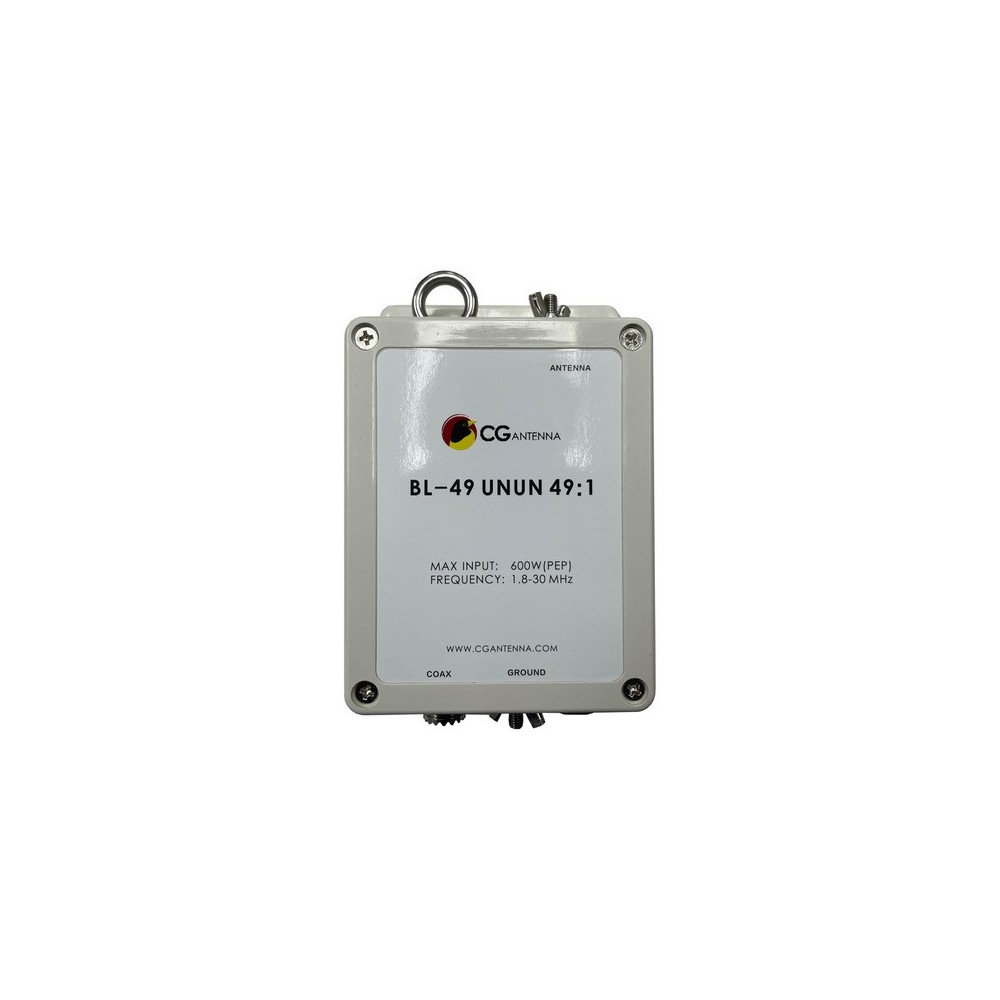

CG-Antenna - UNUN 1:49 600W

BL-49 er en balun med et overføringsforhold på 1 til 49, som er spesielt egnet for å bygge endematede halvbølgeantenner (aka End fed Half Wave, EFHW).

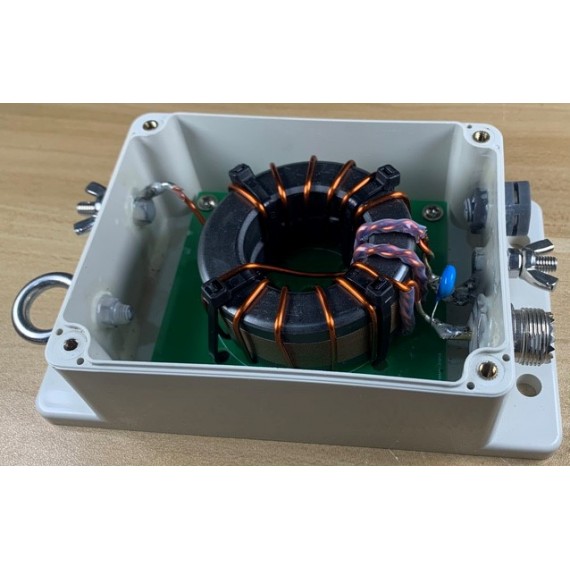

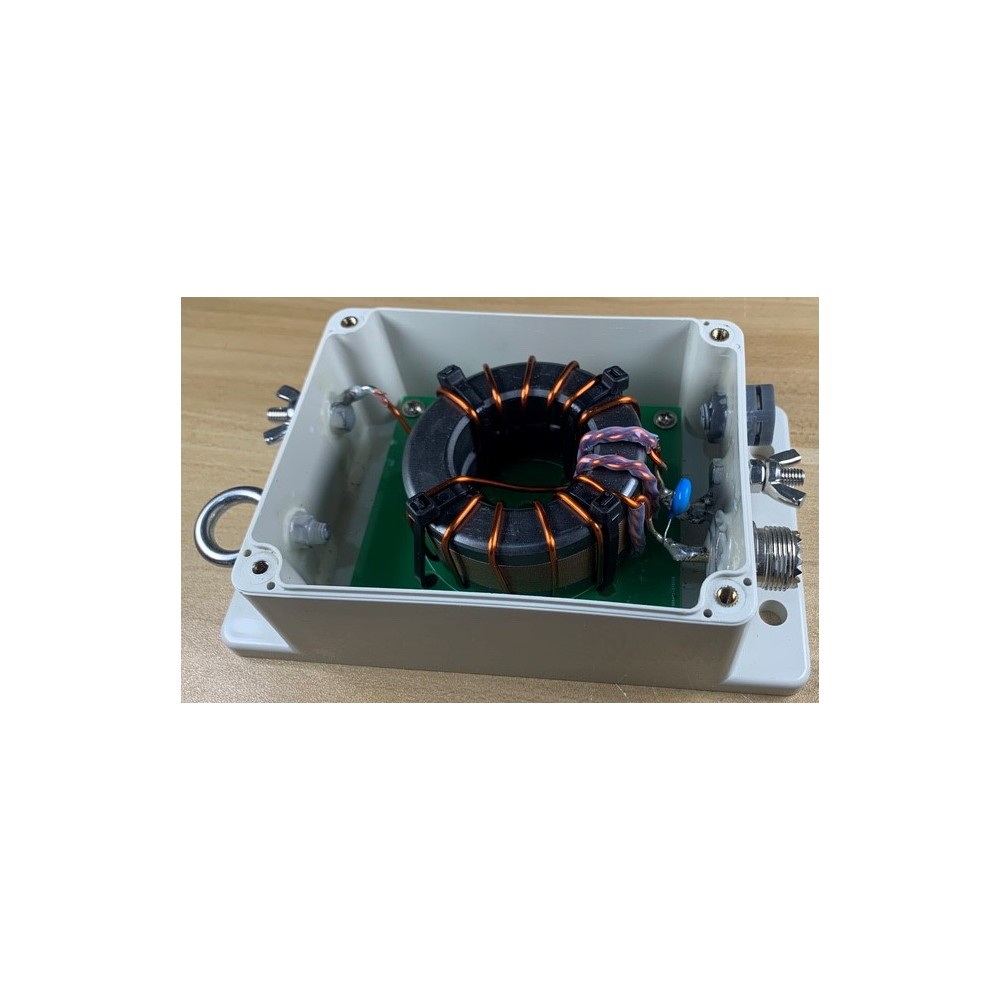

Balunen er bygget med en stor og kraftig toroidal kjerne, som tillater opptil 600 W PEP over hele kortbølgeområdet (1,8 - 30 MHz).
Huset er vanntett og har en ventil for å tappe av uunngåelig kondens.
Ventilen hindrer insekter i å bruke interiøret som hekkeplass.

Det er anordnet et oppheng på toppen av balunhuset slik at antenneledningen ikke trenger å bære den relativt tunge balunen også.

Endematede halvbølgeantenner (EFHW) er veldig populære fordi de er enkle å henge opp.
Med en 1:49 balun kan man realisere ulike design for en EFHW-antenne, for eksempel mono-band men også multi-band antenner
for bånd som er i resonans til hverandre.

Strålingen fra en EFHW-antenne er lik den fra en dipol.
Antennen kan henges som en skråning, vinklet som en invertert-V eller invertert-L, eller rett og parallelt med bakken.

Formel:
for å beregne lengden på tråd bruker du følgende formel:
meter=142.5/Frekvens (MHz)
UPS UPS, kapp alltid litt ekstra lengde på tråden så du får tunet inn antennen til ønsket funksjon.

Strålingen fra en EFHW-antenne er lik den fra en dipol.
Antennen kan henges som en skråning, vinklet som en invertert-V eller invertert-L, eller rett og parallelt med bakken.

EFHW antenner bør alltid jordes på transiverens ende, så ESD går til jord.
